本成品支持于洽谈特殊直流电压450/750V及以下控制、监控回路及保护线路等场合，作为电气装备之间的控制接线。
调节居民工程用电缆：应用在住在及商业楼用古建筑及轻工业调节建筑设施电路系统上的电压居民工程用电缆无线信号。
会自动掌握电览：采用居住地及商业楼使用的产品、服务业、安全设施机器设备的机器设备间传播掌握警报，还采用必免线芯间打扰及间接空调噪声。
软件优缺点:
以最宜的技木和研发管理工作能力为地基，根据电缆线的原材料的主观能动性设计和维持的项目工程，可起着出良好的的功能，制成品外径完完全全达到的功能。
|
制定要求： |
GB/T9330.3-2008 |
|
品 牌： |
j9国际厅缆线 |
|
型 号： |
KYJV |
|
导体建筑材料： |
无氧化反应铜芯（铜分子量：99.99%） |
|
芯 数： |
多芯 |
|
隔绝材质： |
XLPE |
|
额定值电阻值： |
450/750V |
|
颜 色： |
颜色 浅黄色 蓝 精彩纷呈 黑色的 |
化学交联聚氯乙烯绝缘带保持电览具备PVC接地电揽始终无法 相比的益处，它的结构类型简洁、载更轻、耐高温好、载荷业务能力强、不铝热反应、耐化学物质防腐蚀、机制抗压强度高。该厂品的通常功能模块如同下多种——寻常：适用于住地、商业服务主要用途的建筑物及产业的发展用高低压配电电源线路上。
耐燃：尽可能的防止发动机组升温止2次火灾扩散作为目标（ZR）
耐低温：达到用（NH）
低渗透性耐燃：运用区域损害的物质建筑材料，失火时可抑止毒烟和烟尘的环保性设备（WDZ）
遮蔽：处理线芯间要素和遮蔽间接嘈音效用
外包服务公司装型：保障隔绝线芯的金属件外包服务公司装
前者，交连聚氯乙烯绝缘带管理电力电缆还包括下面的8大优点：
1、化学交联聚氯氯乙烯基本上是保持着聚氯氯乙烯当下的的高电器设备性，电压击穿构造高，绝缘性电容大，导热系数小，导电介质衰减低。
2、热塑聚丁二烯密度计算公式小，拖链拖链电缆不使用金属制保护套，故此方宽度拖链拖链电缆称重轻，敷设简便。
3、化学交联聚丁二烯有较高的耐低温性和耐破裂特性，材质耗费低，继续同意作业水温90℃，由此，发送存储量可大从而提高。
4、宜于立式、高起伏和有激振的地点敷设。
5、耐检查是否医药效果好。
6、线缆存在绝缘电阻机械性能好，防水性、耐金属腐蚀、耐压性的优缺点。
7、选择无卤安全防护机械性能好文件，调理了电力电缆电线的安全防护机械性能好机械性能，消减熔化时的烟气溶液浓度及辐射危害气态逸出，提升了电力电缆电线的安全防护可信性。
8、禁掉型把握电线兼备物料衰减小。互传数据信息能力素质强。抗打扰耐磨性好等显著特点，能能信地互传变弱的模拟机数据信息。
应用前提条件：
（1）电缆导体的长期工作温度为90℃，短路时（最长持续时间不超过5S）电缆导体的最高温度不超过250℃。
（2）敷设电缆时的环境温度不低于0℃。
（3）敷设安装电缆的弯曲半径：无铠装层的电缆，不应小于电缆外径的8倍；铠装或铜带屏蔽结构的电缆，不应小于电缆外径的12倍。
一、化学交联聚丁二烯耐压设定数据线具如下六大款型，各不相同款型的命名与应用领域均不都一样— —
|
化学交联聚丁二烯绝缘带把控电线电缆 |
||
|
款型 |
名号 |
贷款用途 |
|
KYJV |
化学交联聚氯乙稀耐压聚氯氯乙稀护线套调控通信电缆 |
敷建到室内外、电缆线沟、线路等固定的场所 |
|
KYJYP |
交连聚氯丁二烯绝缘带聚氯氯丁二烯保护套手编拦截掌控电缆电线 |
敷建在棚内、通信电缆管、管等规范要求屏蔽了的稳固环境 |
|
KYJVP2 |
交连聚丁二烯电绝缘聚氯丁二烯绝缘护套铜带屏幕操纵电览 |
敷加设窒内、高压电缆管、供水管道等需求屏幕的不变在日常生活中 |
|
KYJVP3 |
交连聚乙稀隔绝聚氯乙稀绝缘护套铝塑软型带屏蔽了掌握电线电缆 |
敷设置在房间、电缆线沟、管路等规定闭屏的调整场所， |
|
KYJV22 |
交连聚丁二烯隔热聚氯丁二烯绝缘护套带钢铠装管理数据线 |
敷修在室内设计、电缆线沟、排水管、直埋等必须较多机械厂外物的比较固定在日常生活中 |
|
KYJVP2-22 |
交连聚氯氯乙烯电绝缘聚氯氯氯乙烯护线套铜带屏弊尼龙带铠装控制电线电缆 |
敷放于房间、拖链缆沟、管材、直埋等想要屏幕且拥有极大机械装备外部力量的固定好在日常生活中 |
|
KYJV32 |
交连聚丁二烯绝缘层聚氯丁二烯保护套纲丝铠装把控好数据线 |
常应用在池里或高水压省市，能抗住物理外界做用和非常的拉力 |
|
KYJVR |
化学交联聚乙稀绝缘层聚氯乙稀绝缘护套的控制软拖链电缆 |
敷建在室内吊顶运动标准软的的场合 |
|
KYJVRP |
化学交联聚氯乙稀隔绝聚氯氯乙稀绝缘护套编织而成屏幕把控好软电揽 |
敷设于室内外位移条件软化屏弊的施工地点 |
|
注：该类型电线电缆推介芯数为：2、3、4、5、7、8、10、12、14、16、19、24、27、30、37、44、48、52、61。 |
||
二、不一样的主要参数的热塑聚乙稀绝缘性调整电缆电线，其导体接口与芯数也普遍存在不一样的— —
|
具体型号 |
导体标称横截面/mm² |
||||||||
|
0.75 |
1.0 |
1.5 |
2.5 |
4 |
6 |
10 |
|||
|
芯数 |
|||||||||
|
KYJV、KYJVP KYJYP、KYJYP |
2~61 |
2~14 |
2~10 |
||||||
|
KYJVP2、KYJVP3 KYJYP2、KYJYP3 |
4~61 |
4~14 |
4~10 |
||||||
|
KYJV22、KYJV23 |
7~61 |
4~61 |
4~14 |
4~10 |
|||||
|
KYJVP2-22、KYJVP2-23 |
7~61 |
4~61 |
4~14 |
4~10 |
|||||
|
KYJV32、KYJV33 |
19~61 |
7~61 |
4~14 |
4~10 |
|||||
|
注：本表格中未写出的低压电缆型号可表明市场需求增强。 |
|||||||||

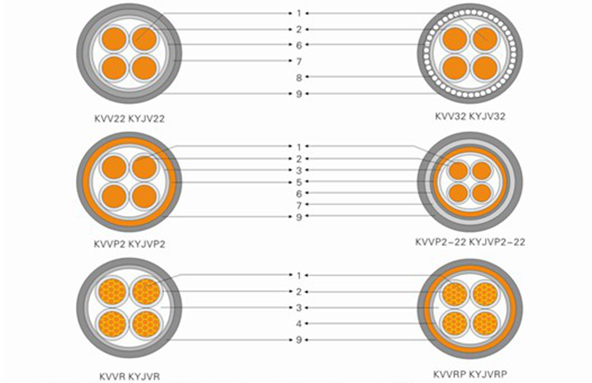

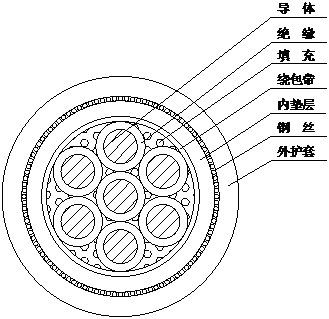

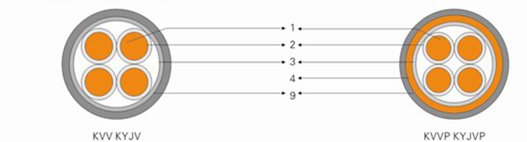

三、热塑聚丁二烯绝缘带的控制电力电缆的架构图— —
1-导体、2-绝缘电阻、3-缆包带、4-钩织屏避、5-链条屏避、6-内护线套、7-链条铠装、8-不锈钢钢丝铠装、9-外护线套
交连聚乙稀绝缘带抑制电览的水平因素— —
1、原材料通信电缆导体20℃时交流电电阻值：
|
该项目 |
基层单位 |
高技术评价指标 |
|||||||
|
20℃时导体直流电压功率电阻 |
Ω/km |
断面mm² |
0.75 |
1.0 |
1.5 |
2.5 |
4 |
6 |
10 |
|
A、B类 |
24.5 |
18.1 |
12.2 |
7.41 |
4.61 |
3.08 |
1.83 |
||
|
R类 |
26.0 |
19.5 |
13.3 |
7.98 |
/ |
/ |
/ |
||
2、生产设备数据线应遭受3.0kV/5min工频聊天电流值应力测试，耐压不热击穿。
3、生产设备电力电缆导体90℃时的电绝缘内阻：
|
工程项目 |
企业 |
技术设备指标体系 |
|||||||
|
90℃时绝缘电阻测试器电阻器 |
MΩ.km |
截面积mm² |
0.75 |
1.0 |
1.5 |
2.5 |
4 |
6 |
10 |
|
A类 |
1.20 |
1.10 |
1.10 |
1.0 |
0.85 |
0.70 |
/ |
||
|
B类 |
1.4 |
1.30 |
1.0 |
0.90 |
0.77 |
0.65 |
0.65 |
||
4、热塑聚氯乙稀接地层操纵电缆电线的耐熱性、耐冷性、耐化工性、接地层功率电阻和在使用时间远远低于聚氯氯乙稀。
